Kugelkopf für Anhängerkupplung für PKW, LKW, QUAD, Traktor

AHK-Bock 90mm und 83x56 mm

AHK-Ball, Kugelkopf für Anhängerkupplung für PKW, Quad, Ackermaschine
Kupplungskugeln für AHK

In der Kategorie finden Sie Ersatz- und Verschleißteile für Anhängerkupplung.



Die angebotenen AHK-Böcke sind universal und können überall eingesetzt werden. Egal ob für PKW, LKW, QUAD, Traktor, Ackerschiene, ATV, Trike, Autotransporter oder Landmaschine aus der Agrartechnik.



Wir führen Anschraub-Ülatten in folgenden Ausführungen:



  • 90 mm Lochabstand; mit D-Werten 17,2 kN und 20,55 kN und Zuglast 3500kg



  • 83 x 56 mm Lochbild, mit D-Wert 23,5 kN.



Verschleiß und Verschleißmessung einer AHK-Kugel

Anhängerkupplungskugel ist ein Verschleißteil und sollte regelmäßig überprüft und ggf. ausgetauscht werden. Die AHK-Kugel hat ein Nennmaß von 50 mm, s.g. ISO 50 Standard. Sollte die Verschleißgrenze von 49 mm überschritten werden, darf man keinen Anhänger mehr in Betrieb nehmen. Die Verschleißmessung wird mit einem Messschieber durchgeführt. Man kann den erhöhten Verschleiß an mehreren Merkmalen erkennen:

  • Geräusche an der Kupplungsverbindung während der Fahrt
  • Verschleiß an der Kugel selbst.

Anhängerkupplungskugel – Schrauben, Festigkeit und Anzugsdrehmoment

Je nach Ausführung AHK-Bock wird mit zwei oder mit vier Schrauben gesichert. Die Anschraubplatten mit zwei Löchern (90mm Lochbild) werden mit Schrauben mit Festigkeiten von 8.8 befestigt. Anschraubplatten mit vier Befestigungspunkten (Lochbild 83 x 56) können mit M10 oder M12 Schrauben gesichert werden. Bei M10 Schrauben sollen die Schraubenfestigkeitsklasse 12.9 und bei M12 mindestens betragen.



Nenngröße

Schraubenfestigkeitsklasse

Anzugsmoment in Newtonmeter

M10

12.9

67-83

M12

10.9

98-120

M16

8.8

170-210

Anhängebock und Kugelkopf – TÜV-Abnahme

Jede Kugel für eine Anhängerkupplung sollte eine ISO-50 Zeichen Merkmal haben. Darüber hinaus bei Nachrüstung oder Ersatz sollte ein Anhängebock (Kugelkopf) ein e-Prüfzeichen aufweisen um eine kostenpflichtige TÜV-Abnahme zu vermeiden.



Schwanenhals-Kugelkopf für Anhängerkupplung

Kupplungskugel für AHK
Schwanenhals-Kugelkopf für Anhängerkupplung

Schwanenhals-Anhängerkupplung (Englisch Swan Neck) ist die bekannteste Anhängerkupplung mit einem geschraubten Kugelkopf. Die Kugelform hat viele Vorteile, unter anderen:

  • Günstiger Preis
  • Kleiner Ausschnitt in der Heckschürze (falls Ausschnitt in der Stoßstange für die Montage erforderlich). Die Eigenschaft macht sich besonders bemerkbar bei getunten Fahrzeugen, z.B. mit AMG oder M-Paket Ausstattung.



  • Und lässt sich auch relativ schnell mit Werkzeug abnehmen.



Schwanenhalskugel nach Maß

maßgeschneidert Kupplungskugel für AHK
Schwanenhals-Kugelkopf für AHK nach Maß

Der AHK-Schwanenhals hat aber auch einen Haken. Sollte die Kugel abhanden gekommen sein, ersetzt werden oder die Kugel-Höhe angepasst werden, dann wird es problematisch.



Bei uns können Sie eine neue Kugel herstellen lassen. Für eine AHK-Kugel nach Maß brauchen wir folgende Abmaße:



A – Schaftbreite

B – Höhe

C – Länge

D – Abstand zwischen Befestigungsschrauben

F – Durchmesser für Befestigungsschrauben (meistens Ø 13 für M12-er Schrauben).

X – Winkel zwischen dem Hauptschaft und dem Kugelbolzen.







Größere Mengen und Anfertigung nach Maß auf Anfrage via Kontaktformular.




3500 kg Kugelkopf Anhängerkupplung - gerade

3500 kg Kugelkopf Anhängerkupplung AHK für Ackerschiene Kupplungskugel 50mm M22

  • Zugkugelkopfbolzen 50mm
  • Material: Stahl
  • einsetzbar für 50mm Zugkugelkupplungen
  • Anhängelast bis 3,5 Tonnen
  • Gewinde : M22 x 1,5mm x 45mm
  • Bohrung in der Ackerschiene min. 26 mm
  • für Quad-, Kfz-, Land- und Forstwirtschaftliche Anhänger
  • Mit amtlichen Prüfzeichen - E-Prüfnummer
  • Geprüfte Qualität nach DIN 74 058
  • ISO-zugelassen bis 3500 kg
  • kpl. mit Scheibe und selbstsichernder Mutter DIN 985
  • Garantie 3 Jahre



EAN

7426787606946

7426787594168

AH-MM-BALL

15,99 €

  • 1,6 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Anschraubplatte Kugelkopf 90mm 3,5t D-17,2 kN - Flanschkugel

AHMP 3,5 t Anschraubplatte Kugelkopf Anhängerkupplung Anhängebock Anhänger /

  • Kupplungskugel mit Anschraubplatte
  • einsetzbar für 50mm Zugkugelkupplungen
  • Anhängelast bis 3,5 Tonnen
  • D-Wert 17,2 kN (Zugfahrzeug bis 3,5 t)
  • Stützulast 350 kg
  • Zuglast 3500 kg
  • Lochbild 90 mm
  • Mit amtlichen Prüfzeichen - E-Prüfnummer
  • ISO-zugelassen bis 3500 kg
  • Garantieschein 3 Jahre
  • Rechnung mit separat ausgewiesener Um-St.
  • erhältlich auch mit Schrauben 2 x M16 (8.8) x 45 und passenden Muttern, Unterlegscheiben und Federringen



EAN 7426787609527 (Schwarz)

EAN 7426787609534 (Silber)

EAN 7426787609541 (Gold)

EAN 7426787609558 (Schwarz Schraubensatz)

EAN 7426787609565 (Silber + Schraubensatz)

EAN 7426787609572 (Gold + Schraubensatz)

FL-BALL-90B

17,99 €

  • 1,9 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Anschraubplatte Kugelkopf 90mm 3,5t D-20,55 kN - Flanschkugel für ALKO für Antischlingerkupplung

3,5 t Anschraubplatte Kugelkopf für Antischlingerkupplung ALKO - Anhängerkupplung Anhängebock Anhänger

Kupplungskugel mit Anschraubplatte für Antischlingerkupplung (extra hoch und abgesetzt)

  • einsetzbar für 50mm Zugkugelkupplungen
  • Anhängelast bis 3,5 Tonnen
  • D-Wert 17,2 kN (Zugfahrzeug bis 3,5 t)
  • Stützulast 350 kg
  • Zuglast 3500 kg
  • Lochbild 90 mm
  • Mit amtlichen Prüfzeichen - E-Prüfnummer
  • ISO-zugelassen bis 3500 kg
  • Garantieschein 3 Jahre
  • Rechnung mit separat ausgewiesener Um-St.
  • erhältlich auch mit Schrauben 2 x M16 (8.8) x 45 und passenden Muttern, Unterlegscheiben und Federringen



EAN 7426787609589 (Schwarz)

EAN 7426787609596 (Schwarz + Schraubensatz)

FL-BALL-90ALKO

24,99 €

  • 2,4 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Anschraubplatte Kugelkopf 90mm 3,5t D-20,55 kN - Flanschkugel

AHLS 3,5 t Anschraubplatte Kugelkopf Anhängerkupplung Anhängebock Anhänger

  • Kupplungskugel mit Anschraubplatte
  • einsetzbar für 50mm Zugkugelkupplungen
  • Anhängelast bis 3,5 Tonnen
  • D-Wert 20,55 kN
  • Stützulast 200 kg
  • Lochbild 90 mm
  • Mit amtlichen Prüfzeichen - E-Prüfnummer
  • ISO-zugelassen bis 3500 kg
  • Garantieschein 3 Jahre
  • Rechnung mit separat ausgewiesener Um-St.
  • erhältlich auch mit Schrauben 2 x M16 (8.8) x 45 und passenden Muttern, Unterlegscheiben und Federringen



EAN 7426787605253 (Silber)

EAN 7426787605147 (Schwarz)

ILS

19,99 €

  • 2,5 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

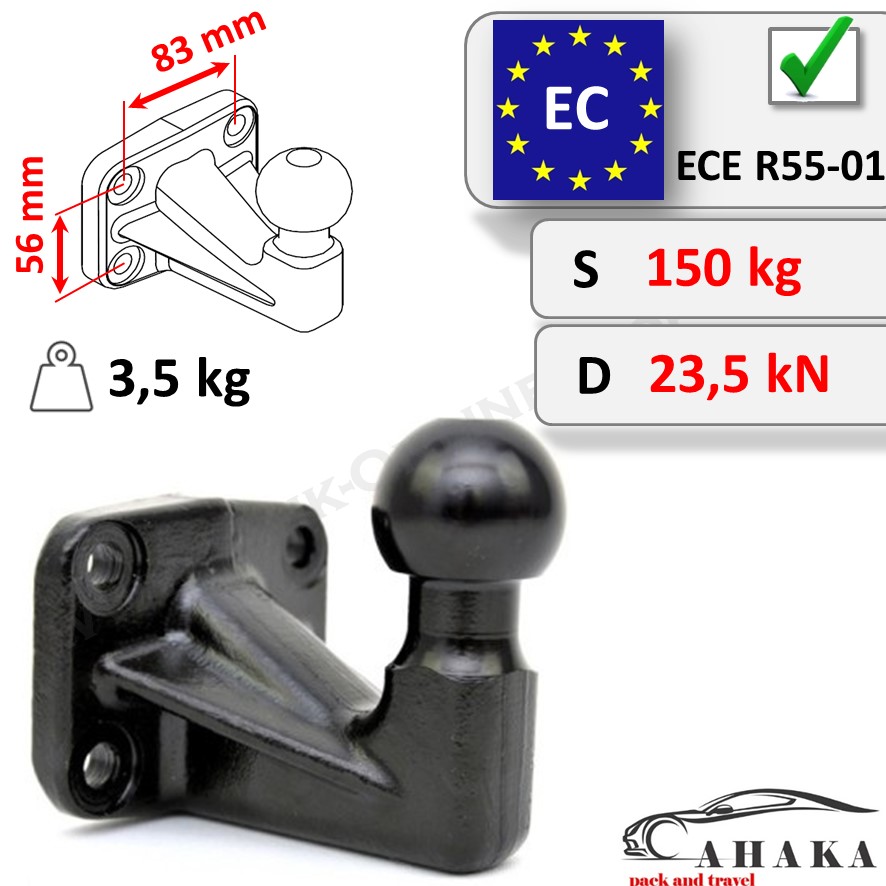

Anschraubplatte Kugelkopf gerade 3,5t D-23,50 kN - 4-Loch Flanschkugel

Anschraubplatte 83x56 3500kg 150kg 23,5kN Anschraubplatte Kugelkopf Anhängerkupplung Anhängebock

  • Kupplungskugel mit Anschraubplatte - schwarz
  • einsetzbar für 50mm Zugkugelkupplungen
  • Anhängelast 3500 kg
  • D-Wert  23,5 kN
  • Stützulast 150 kg
  • Lochbild 83x56 mm
  • Mit amtlichen Prüfzeichen - E-Prüfnummer
  • ISO-zugelassen bis 3500 kg
  • Garantieschein 3 Jahre
  • Rechnung mit separat ausgewiesener Um-St.
  • erhältlich auch mit Schrauben 4 x M12 (10.8) x 45 und passenden Muttern, Unterlegscheiben und Federringen



EAN 7426787605642

KH41

44,99 €

  • 3,5 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Anschraubplatte Kugelkopf tiefgezogen 3,5t D-23,50 kN - 4-Loch Flanschkugel

Anschraubplatte 83x56 | nach unten versetzt | 3500kg 250kg 23,5 kN Anschraubplatte Kugelkopf Anhängerkupplung Anhängebock

  • Kupplungskugel mit Anschraubplatte - schwarz - Kugelkopf versetzt nach unten
  • einsetzbar für 50mm Zugkugelkupplungen
  • Anhängelast 3500 kg
  • D-Wert  23,50 kN
  • Stützulast 250 kg
  • Lochbild 83x56 mm
  • Mit amtlichen Prüfzeichen - E-Prüfnummer
  • ISO-zugelassen bis 3500 kg
  • Garantieschein 3 Jahre
  • Rechnung mit separat ausgewiesener Um-St.
  • erhältlich auch mit Schrauben 4 x M12 (10.8) x 45 und passenden Muttern, Unterlegscheiben und Federringen



EAN 7426787605659

KH42

49,99 €

  • 4,5 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Schwanenhals-kugel nach Maß

Schwanenhalskugel Kugelkopf Anhängerkupplung Haken

  • Kupplungskugel für Schwanenhalskupplung - schwarz - Kugelkopf rechtwinklig oder nach Mass
  • einsetzbar für 50mm Zugkugelkupplungen - ISO-50 Standard
  • Anhängelast bis 3500 kg
  • D-Wert  bis 17,20 kN
  • Stützulast bis 150 kg
  • Lochbild 45mm oder Maß
  • erhältlich auch mit Schrauben 2 x M12 (8.8) x 70 und passenden Muttern, Unterlegscheiben und Federringen



EAN XXXX

KLX

49,99 €

  • 4 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Passende Artikel zu einem Kugelkopf für AHZV

Das könnte Sie auch interessieren. Für unsere Kugelböcke haben wir Artikel, die Sie interessieren können, z.B. diverse Adapterplatten und Trittstufen.

Höhenanpassung einer Flanschkugel

Trittbrett für AHK-Bock Anhängerkupplung

Passend auf folgende Fahrzeuge

Marke Model Typ Baujahr
Chevrolet Blazer   1998-2002
Chevrolet Trailblazer   2001-2014
Citreon C25   1981-1994
Citreon Jumper I   1994-2006
Citreon Jumper II   2006-
Dodge Ram 1500 I   1991-2001
Dodge Ram 1500 II   2001-2008
Dodge Ram 1500 III   2008-2010
Dodge Ram 1500 IV   2010-2019
Dodge Ram 2500 I   1993-2001
Dodge Ram 2500 II   2001-2008
Dodge Ram 2500 III   2008-2019
Dodge Ram 3500 I   1992-2001
Dodge
Ram 3500 II
  2001-2009
Fiat Ducato I   1994-2006
Fiat Ducato II   2006-
Ford Tourneo Connect I   2002-2013
Ford Tourneo Connect II   2013-2019
Ford Ranger I   1997-2006
Ford Ranger II   2006-2012
Ford Ranger III   2012-2019
Ford Ecovan   1986-1992
Ford Transit   2000-
Hyundai Porter I BUS / KASTEN / PICK-UP 1996-2004
Hyundai Porter II Pritsche/Fahrgestell 2005-2019
Hyundai H350   2015-2019
Hyundai H100 I   1993-2003
Hyundai H100 II   2004-2019
Iveco Daily   1978-1999
Iveco Daily III   2000-2006
Iveco Daily IV   2006-2011
Iveco Daily V   2011-2014
Iveco Daily VI   2014-
Jeep Cherokee   1988-2001
Kia Pregio I   1995-2004
Kia Pregio II   2002-2012
Kia Bongo I   1985-1990
Kia Bongo II   1990-1999
Kia Bongo III   1999-2003
Kia Bongo IV   2003-2019
Leyland DAF 400   1989-1997
Mazda E-Serie I   1984-1994
Mazda E-Serie II   1995-2001
Mazda E-Serie III   2002-2006
Mercedes 100   1988-1996
Mercedes Vito   2003-
Mercedes Viano   2003-
Mercedes Vario   1996-
Mercedes Sprinter I   1995-2006
Mercedes Sprinter II   2006-
Mitsubishi L 400   1995-2005
Mitsubishi L 200  I   1980-1986
Mitsubishi L 200  II   1987-1996
Mitsubishi L 200  III   1996-2007
Mitsubishi L 200  IV   2007-2019
Nissan NV 200   2010-
Nissan Primastrar   2001-2017
Opel Arena   1997-2001
Opel Movano A   1999-2010
Opel Movano B   2010-
Opel Vivaro   2001-
Peugeot Expert I   1996-2006
Peugeot Expert II   2006-
Peugeot Boxer I   1994-2006
Peugeot Boxer II   2006-
Renault Mascott   1999-2013
Renault Master I   1998-2010
Renault Master II   2010-
Renault Messenger I   1991-1996
Renault Messenger II   1996-1999
Renault Trafic   2001-
VW Taro   1989-1997
VW Amarok   2010-
VW Multivan I   2003-2009
VW Multivan II   2010-2017
VW T5   2003-
VW T4   1996-2003
VW Crafter   2006-
VW LT 28-35   1995-2006
VW LT 46   1995-2006
