Adapterplatte, Distanzplatte, Höhenverstellung für Anhängerkupplung

Höhenverstellplatte für AHK

Adapter für Anhängevorrichtung - Höhe und Abstand anpassen
Adapterplatten für Anhängerkupplung - Anpassung von der Höhe, Abstand oder Kugel einer AHK-Zugvorrichtung

In dieser Kategorie finden Sie diverse Adapterplatten und Distanzplatten um typische Probleme beim täglichen Betrieb einer Anhängerkupplung zu lösen, z.B.:



  • Anhänger in Schieflage (nicht waagerecht), Höhenverstellung der AHK-Kugel (Höhenverstellplatte)



  • zu wenig Freiraum bei der AHK-Kugel für das Zugmaul mit Stabilisierungshilfe (Antischlingerkupplung)



  • Wechsel einer AHK-Anschraubplatte von 2-Loch auf 4-Loch und umgekehrt.



Anhänger schief – die AHK Kugel zu hoch bzw. zu tief

Adapter für Anhängevorrichtung - Kugelhöhe anpassen
Anhänger in Schieflage - Anpassung von der Höheanpassung einer AHK

Anhänger hängt schief am Auto - was nun? Das Problem mit einem schiefen Anhänger kennt fast jeder Autofahrer.



Die Ursachen können unterschiedlich sein: das Auto hat ein neues Fahrwerk bekommen, neue Räder o. Ä. (typisches Problem bei einem tief- oder hochgelegten Auto).



Bei kurzen und leichten PKW-Anhängern fällt es nicht auf und das Problem wird oft ignoriert; bei langen und schweren Anhängern (Wohnanhänger, Baggeranhänger, Pferdeanhänger usw.) sollte man es nicht tun.



Die Schieflage vom Anhänger bringt nur Nachteile: Auto nicht ausgeglichen, Ladung unsicher, Stützlast der AHK überschritten und viele andere. Die Lösung ist die Anpassung der Höhe von der Kupplungskugel bzw. höhenverstellbare Anhängerkugel.

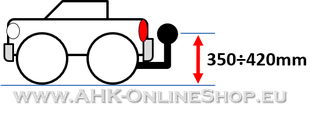

Die Kugelhöhe einer Anhängerkupplung

AHK - Kugelhöhe wie hoch sollte es sein
Kugelhöhe einer Anhängerkupplung

Die Höhe der AHK-Kugel wird in der DIN74058 sowie EU-Richtlinie 94/20/EG festgehalten und sollte bei einem beladenen Fahrzeug zwischen

350 und 420 mm liegen.

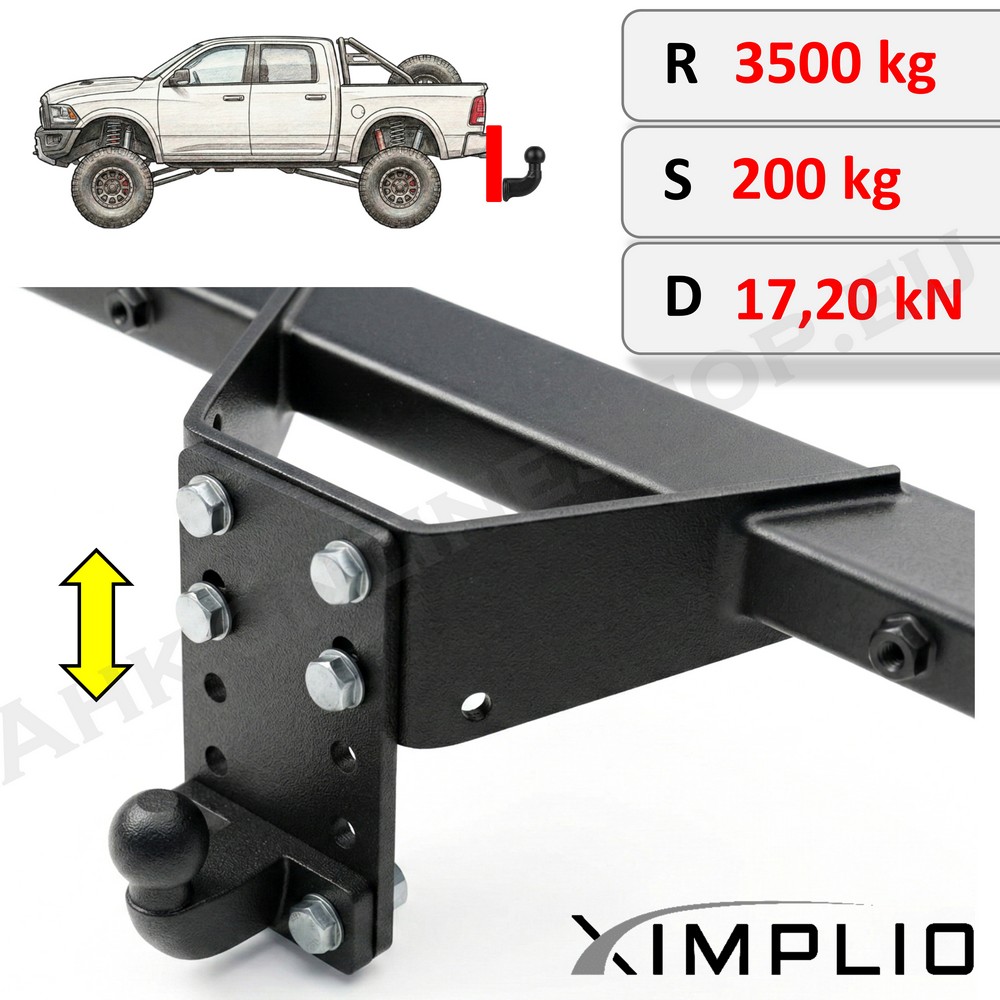

Anpassung der Kugelhöhe einer Anhängerkupplung – Adapterplatte zu Höhenanpassung

AHK - Kugelhöhe wie hoch sollte es sein
Kugelhöhe einer Anhängerkupplung

Bei einer Anhängerzugsvorrichtung mit einer Flanschkugel lässt sich das Problem einfach mit einer Adapterplatte für Höhenanpassung lösen.



Hier finden Sie Adapterplatten für Anschraubplatte mit

  • 2-er Loch und Lochabstand von 90 mm, sowie



  • für 4-er Loch mit Lochbild 83 x 56 mm.



Höhenverstellbare Adapterplatte bzw. Kugelverstellplatte findet überall Anwendung wo die Kugelplatte einer Anhängerkupplung nach unten oder nach oben versetzt werden muss.



Die Platten sind auch für den Schutz der Heckklappe bzw. Heckschürze einsetzbar.



Adapterplatten für Höhenanpassung - Übersicht

Distanzplatten für AHK-Kugelkopf - Anpassung vom Kugelabstand

AHK - Kugel anpassen - ALKO - Antischlingerkupplung
Kugelabstand einer Anhängerkupplung

In unserem Portfolio finden Sie diverse Zwischenplatten um mehr Freiraum für die Kugelkupplung zu schaffen, egal ob für ungebremsten oder gebremsten Anhänger mit oder ohne Rangierhilfe.



Wir haben Abstandplatten von der Stärke



  • 12, 25 und 38 mm
  • für 2-Loch und 4- Loch Kugel.



Adapterplatten für Abstand-anpassung - Übersicht

Hakenverlängerkung für fahrradträger

Universelle Hakenverlängerung inkl. Steckkupplung
Steckkupplung mit Hakenverlängerung für eine AHK-Kugel 50 mm ISO 50   Technische Daten Material: Stahl Sicherungsschraube: M16 (Im Lieferumfang enthalten) Befestigungsschrauben: M8 (Im Lieferumfang enthalten) ... (mehr lesen)
139,99 €

Wechselplatten für AHK-Flanschkugel

AHK - Kugel von 2 Loch auf 4 Loch und von 4-Loch auf 2-Loch - Adapterplatte
Kugelplatte von 2-Loch auf 4-Loch austauschen bei Anhängerkupplung

Sie haben bereits eine Anhängerkupplung und wollen den Anhängebock wechseln aber das Lochbild passt nicht?



Ein typischer Fall für ein Wechselsystem.



Es gibt folgende Standards für AHK-Böcke:

  • 2-er Loch mit 90 mm Abstand,
  • 4-er Loch mit Lochbild 83x56mm und
  • 4-er Loch mit Lochbild 85x45 mm (NATO).



Um die Kupplung auf einen anderen Kugelkopf umzurüsten wird eine Adapterplatte benötigt.



Adapterplatten für AHK Kugel-Wechsel - Übersicht


Adapterplatten für AHK-Höhenanpassung einer Flanschkugel

Adapterplatte zur Höhenverstellung 3x45mm



für 2 Loch 90mm AHK-Bock

Höhenverstellbare Adapterplatte Anhängerbock für Anhängerkupplung 2 Loch Flanschkugel 90 mm

Adapterplatte für Anpassung der Flanschkugelhöge einer Anhängerkupplung. Dank der Zwischenplatte lässt sich die Kugel einer Flanschanhängerkupplung mit 90 mm Lochbild nach unten oder oben in 45mm Schritten verschieben. Einsetzbar auch als Schutzblech für Heckklappe / Heckschürze beim Anhängen eines Anhängers



  • Einsetzbar für alle Kugelköpfe mit 2 Schrauben und Lochbild 90mm
  • Stärke: 12mm
  • Abmaße HxB: 155mm x 140 mm
  • Gewicht: 1,9 kg
  • Material: Konstruktionsstahl
  • Beschichtung; Schwarz (matt), pulver-lackiert



EAN 7426787609664

Adapterblech zur Höhenverstellung 3x90 der Flanschkugel

62,99 €

  • 1,9 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Adapterblech zur Höhenverstellung 4x45mm -



für 2 Loch 90mm AHK-Bock

Universelle Adapterplatte zur Höhenverstellung 4x90 der Anhängerkupplung für 2-Loch Flanschkugeln (höhenverstellbare AHK)

Dank der Zwischenplatte lässt sich die Kugel einer Flanschanhängerkupplung mit 90 mm Lochbild nach unten oder oben versetzen. Einsetzbar auch als Schutzblech für Heckklappe / Heckschürze beim Anhängen eines Anhängers

  • Geeignet für alle Kugelköpfe mit 2 Schrauben und Lochbild 90mm
  • Stärke: 12mm
  • Abmaße HxB: 200mm x 140 mm
  • Gewicht: 2,5 kg
  • Material: Konstruktionsstahl
  • Beschichtung; Schwarz (matt), pulver-lackiert



EAN 7426787608728

Adapterblech zur Höhenverstellung 4x90 der Flanschkugel

64,99 €

  • 3,1 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Adapterblech zur Höhenverstellung 5x45mm



für 2 Loch 90mm AHK-Bock

Universelle Adapterplatte zur Höhenverstellung 5x90 der Anhängerkupplung für 2-Loch Flanschkugeln (höhenverstellbare AHK)

Dank der Zwischenplatte lässt sich die Kugel einer Flanschanhängerkupplung mit 90 mm Lochbild nach unten oder oben versetzen. Einsetzbar auch als Schutzblech für Heckklappe / Heckschürze beim Anhängen eines Anhängers

  • Geeignet für alle Kugelköpfe mit 2 Schrauben und Lochbild 90mm
  • Stärke: 12mm
  • Abmaße HxB: 245mm x 140 mm
  • Gewicht: 3,0 kg
  • Material: Konstruktionsstahl
  • Beschichtung; Schwarz (matt), pulver-lackiert



EAN 7426787608735

Adapterblech zur Höhenverstellung 5x90 der Flanschkugel

69,99 €

  • 3,6 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Höhenverstellung für AHK-Bock 83x56mm - 2x56

Universelle Adapterplatte zur Höhenverstellung 2x56 der Anhängerkupplung für 4-Loch Flanschkugeln (höhenverstellbare AHK)

Dank der Zwischenplatte lässt sich die 4-Loch Kugel einer Flanschanhängerkupplung mit 83x56 mm Lochbild nach unten oder oben versetzen. Einsetzbar auch als Schutzblech für Heckklappe / Heckschürze beim Anhängen eines Anhängers

  • Geeignet für alle Kugelköpfe mit 4 Schrauben (M10 oder M12) und Lochbild 83x56mmmm
  • Stärke: 12mm
  • Abmaße HxB: 146mm x 140 mm
  • Gewicht: 1,85kg
  • Material: Konstruktionsstahl
  • Beschichtung; Schwarz (matt), pulver-lackiert



EAN 7426787609473

Adapterblech zur Höhenverstellung 3x83 der Flanschkugel

62,99 €

  • 1,85 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Höhenverstellung für AHK-Bock 83x56mm - 3x56

Universelle Adapterplatte zur Höhenverstellung 4x56 der Anhängerkupplung für 4-Loch Flanschkugeln (höhenverstellbare AHK)

Dank der Zwischenplatte lässt sich die 4-Loch Kugel einer Flanschanhängerkupplung mit 83x56 mm Lochbild nach unten oder oben in 56 mm Schritten versetzen. Einsetzbar auch als Schutzblech für Heckklappe / Heckschürze beim Anhängen eines Anhängers

  • Geeignet für alle Kugelköpfe mit 4 Schrauben (M10 oder M12) und Lochbild 83x56mmmm
  • Stärke: 12mm
  • Abmaße HxB: 202mm x 140 mm
  • Gewicht: 2,60kg
  • Material: Konstruktionsstahl
  • Beschichtung; Schwarz (matt), pulver-lackiert



EAN 7426787609480

Adapterblech zur Höhenverstellung 4x83 der Flanschkugel

64,99 €

  • 3,1 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Extralange Höhenverstellung für AHK-Bock



für 2 Loch 90mm Kugel



und



für 4 Loch 83x56mm Kugel

Universelle Adapterplatte zur Anpassung der Kugelhöhe für Anhängerbock mit Lochbild 90 mm oder 83x56mm für Anhängerkupplung

Universelle Adapterplatte zur Höhenverstellung der Flanschkugel einer Anhängerkupplung. Dank der Zwischenplatte lässt sich die Kugel einer Flanschanhängerkupplung mit 90 mm Lochbild (2x M416 Schrauben) oder mit Lochbild 83x56 mm (4x M10 / M12 Schrauben) nach unten oder oben versetzen. Einsetzbar auch als Schutzblech für Heckklappe / Heckschürze beim Anhängen eines Anhängers.



Geeignet für alle Kugelköpfe mit 2 Schrauben (Lochbild 90mm) oder 4 Schrauben (Lochbild 83mm x 56mm)



Einsetzbar auch als Adapterplatte von 83x56 auf 90 mm Lochbild mit gleichzeitiger Höhenverstellung und von 2 Loch 90mm Kugelplatte auf 4 Loch Kugelkopf 83x56mm und umgekehrt.



  • Stärke 10mm
  • Abmaße HxBxT 284mm x 170mm x 60mm
  • Gewicht 5,7 kg
  • Material Konstruktionsstahl
  • Beschichtung Schwarz (matt), pulverlackiert



EAN 7426787630224



CatNr.': HREG-5x9083

Höhenverstellbare Adapterplatte 5x9083

99,99 €

  • 5,7 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

AHK-Kugelkopfadapter von 2-Loch auf 4-Loch

Distanzplatte 12 mm für Anhängebock 90 mm

Distanzblech 12 mm für Anhängerkupplung Flanschkugel Anhängebock 90 mm

Abstandsblech zur Versetzung der Flanschkugel einer Anhängerkupplung um 12 mm.

  • Geeignet für alle Kugelköpfe mit Lochbild 90mm
  • Stärke: 12mm
  • Abmaße BxH : 140mm x 50 mm
  • Gewicht: 0,6kg
  • Material: Konstruktionsstahl
  • Beschichtung: schwarz (matt), pulverlackiert
  • einsetzbar für AL-KO Antischlingerkupplung um die AHK-Kugel nach hinten zu versetzten



EAN 7426787608711

Distanzplatte Anhängebock 90 mm

19,99 €

  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Distanzplatte 12 mm für Anhängebock 83 x 56 mm

Distanzblech 12 mm für Anhängerkupplung Flanschkugel Anhängebock 83 x 56 mm

Abstandsblech zur Versetzung der Flanschkugel einer Anhängerkupplung um 12 mm.

  • Geeignet für alle Kugelköpfe mit Lochbild 83x56mm
  • Stärke: 12mm
  • Abmaße BxH : 140mm x 90 mm
  • Gewicht: 1,15kg
  • Material: Konstruktionsstahl
  • Beschichtung: schwarz (matt), pulverlackiert
  • einsetzbar für AL-KO Antischlingerkupplung um die AHK-Kugel nach hinten zu versetzten





EAN 7426787608704

Distanzplatte Anhängerbock 83x56 mm

24,99 €

  • 1,45 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Kugelkopfverlängerung 25mm

Universelle Verlängerung 25mm für Flanschkupplungen mit Lochbild 90 mm

Mit der Adapterplatte lässt sich der Anhängerkopf um 25mm nach hinten versetzen.  Dank der einfachen Verlängerung lassen sich viele Probleme lösen, z.B. Heckklappe lässt sich nicht öffnen wenn Fahrradträger angekoppelt, zu kleiner Abstand der Kugel zu Heckschürze, zu wenig Platz für Antischlingerkupplung und andere.



Weitere Informationen

- Schraublochabstand: 90mm

- Bohrlochdurchmesser: 17mm

- Versetzung / Verlängerung: 25 mm / 1 Zoll

- Material: Aluminium

- mit und ohne Befestigungsbolzen



EAN 7426787609701

Cat.Nr: D-REG90x25

Kugelkopf Verlängerung 25mm für Flanschkupplungen 90 mm

27,99 €

  • 0,55 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

 Kugelkopfverlängerung 38mm - EXTRA LANG

Universelle Kugelkopf Verlängerung 38mm für Flanschkupplungen mit Lochbild 90 mm

Mit der Adapterplatte lässt sich die AHK-Kugelum um 38mm nach hinten versetzen.  Dank der einfachen Lösung lassen sich viele Probleme überwinden, z.B. Heckklappe lässt sich nicht öffnen wenn Fahrradträger angekoppelt, zu kleiner Abstand der Kugel zu Heckschürze, zu wenig Platz für Antischlingerkupplung und andere.



Weitere Informationen

- Schraublochabstand: 90mm

- Bohrlochdurchmesser: 17mm

- Versetzung / Verlängerung: 38 mm / 1,5 Zoll

- Material: Aluminium

- mit und ohne Befestigungsbolzen



EAN 7426787609718

Cat.Nr: D-REG90x38

Kugelkopf Verlängerung 25mm für Flanschkupplungen 90 mm

29,99 €

  • 0,55 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

AHK-Kugelkopfadapter von 2-Loch auf 4-Loch

Universelle Adapterplatte für Anhängebock von 2 Loch 90mm auf 4 Loch 83x56mm

Adapterplatte für Anhängebock von 90mm auf 83x56mm und von 83x56mm auf 90mm inkl. Montagematerial



  • Maximale Anhängelast: 3500 kg
  • Stützlast: 140 kg
  • D-Wert: 20,20 kN
  • Lochbild: 90 mm 2-Loch auf 83x56mm 4-Loch
  • Platten Außenmaße B x H: 140 x 90 mm
  • Gewicht: 2,5 kg
  • Material: Konstruktionsstahl
  • Beschichtung: schwarz (matt), pulver-lackiert



EAN 7426787608698

Adapterplatte für Anhängebock von 90 auf 83

99,99 €

  • 3 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Universelle Adapterplatte zur Höhenverstellung 90mm auf 83x56mm der Anhängerkupplung für 2- und 4-Loch Flanschkugeln (höhenverstellbare AHK)

Adapterblech zur Versetzung der Flanschkugel einer Anhängerkupplung. Einsetzbar auch als Adapterplatte 83x56 auf 90 mm Lochbild mit gleichzeitiger Höhenverstellung und von 2 Loch 90mm Kugelplatte auf 4 Loch Kugelkopf 83x56mm

  • Geeignet für alle Kugelköpfe mit Lochbild 90mm und 83x56mm
  • Stärke: 12mm
  • Abmaße HxB : 208mm x 140 mm
  • Gewicht 2,5 kg
  • Material: Konstruktionsstahl
  • Beschichtung: Schwarz (matt), pulver-lackiert



EAN 7426787608681

Höhenverstellbare Adapterplatte 83x56 auf 90 mm

64,99 €

  • 2,5 kg
  • verfügbar
  • ca. 2 - 3 Tage Lieferzeit1

Passende Artikel zu einem Kugelkopfadapter

Trittstufen für AHK

AHK-Böcke für 2- und 4-Loch bis 3500 kg

maulkupplung

Fahrzeugverwendungsliste

Marke Model Typ Baujahr
Chevrolet Blazer   1998-2002
Chevrolet Trailblazer   2001-2014
Citreon C25   1981-1994
Citreon Jumper I   1994-2006
Citreon Jumper II   2006-
Dodge Ram 1500 I   1991-2001
Dodge Ram 1500 II   2001-2008
Dodge Ram 1500 III   2008-2010
Dodge Ram 1500 IV   2010-2019
Dodge Ram 2500 I   1993-2001
Dodge Ram 2500 II   2001-2008
Dodge Ram 2500 III   2008-2019
Dodge Ram 3500 I   1992-2001
Dodge
Ram 3500 II
  2001-2009
Fiat Ducato I   1994-2006
Fiat Ducato II   2006-
Ford Tourneo Connect I   2002-2013
Ford Tourneo Connect II   2013-2019
Ford Ranger I   1997-2006
Ford Ranger II   2006-2012
Ford Ranger III   2012-2019
Ford Ecovan   1986-1992
Ford Transit   2000-
Hyundai Porter I BUS / KASTEN / PICK-UP 1996-2004
Hyundai Porter II Pritsche/Fahrgestell 2005-2019
Hyundai H350   2015-2019
Hyundai H100 I   1993-2003
Hyundai H100 II   2004-2019
Iveco Daily   1978-1999
Iveco Daily III   2000-2006
Iveco Daily IV   2006-2011
Iveco Daily V   2011-2014
Iveco Daily VI   2014-
Jeep Cherokee   1988-2001
Kia Pregio I   1995-2004
Kia Pregio II   2002-2012
Kia Bongo I   1985-1990
Kia Bongo II   1990-1999
Kia Bongo III   1999-2003
Kia Bongo IV   2003-2019
Leyland DAF 400   1989-1997
Mazda E-Serie I   1984-1994
Mazda E-Serie II   1995-2001
Mazda E-Serie III   2002-2006
Mercedes 100   1988-1996
Mercedes Vito   2003-
Mercedes Viano   2003-
Mercedes Vario   1996-
Mercedes Sprinter I   1995-2006
Mercedes Sprinter II   2006-
Mitsubishi L 400   1995-2005
Mitsubishi L 200  I   1980-1986
Mitsubishi L 200  II   1987-1996
Mitsubishi L 200  III   1996-2007
Mitsubishi L 200  IV   2007-2019
Nissan NV 200   2010-
Nissan Primastrar   2001-2017
Opel Arena   1997-2001
Opel Movano A   1999-2010
Opel Movano B   2010-
Opel Vivaro   2001-
Peugeot Expert I   1996-2006
Peugeot Expert II   2006-
Peugeot Boxer I   1994-2006
Peugeot Boxer II   2006-
Renault Mascott   1999-2013
Renault Master I   1998-2010
Renault Master II   2010-
Renault Messenger I   1991-1996
Renault Messenger II   1996-1999
Renault Trafic   2001-
VW Taro   1989-1997
VW Amarok   2010-
VW Multivan I   2003-2009
VW Multivan II   2010-2017
VW T5   2003-
VW T4   1996-2003
VW Crafter   2006-
VW LT 28-35   1995-2006
VW LT 46   1995-2006

Tags: Verstellplatte, Distanzplatte, Höhenverstellung, Adapterplatte für Stützradlasterhöhung, Anhängerersatzteil, Höhenverstellung der Anhängerkupplung, Kugelverstellschlitten, Absenkung, Absenkplatte, Distanzstück, Hakenverlängerung, Höhenversatzplatte, Höherlegung
